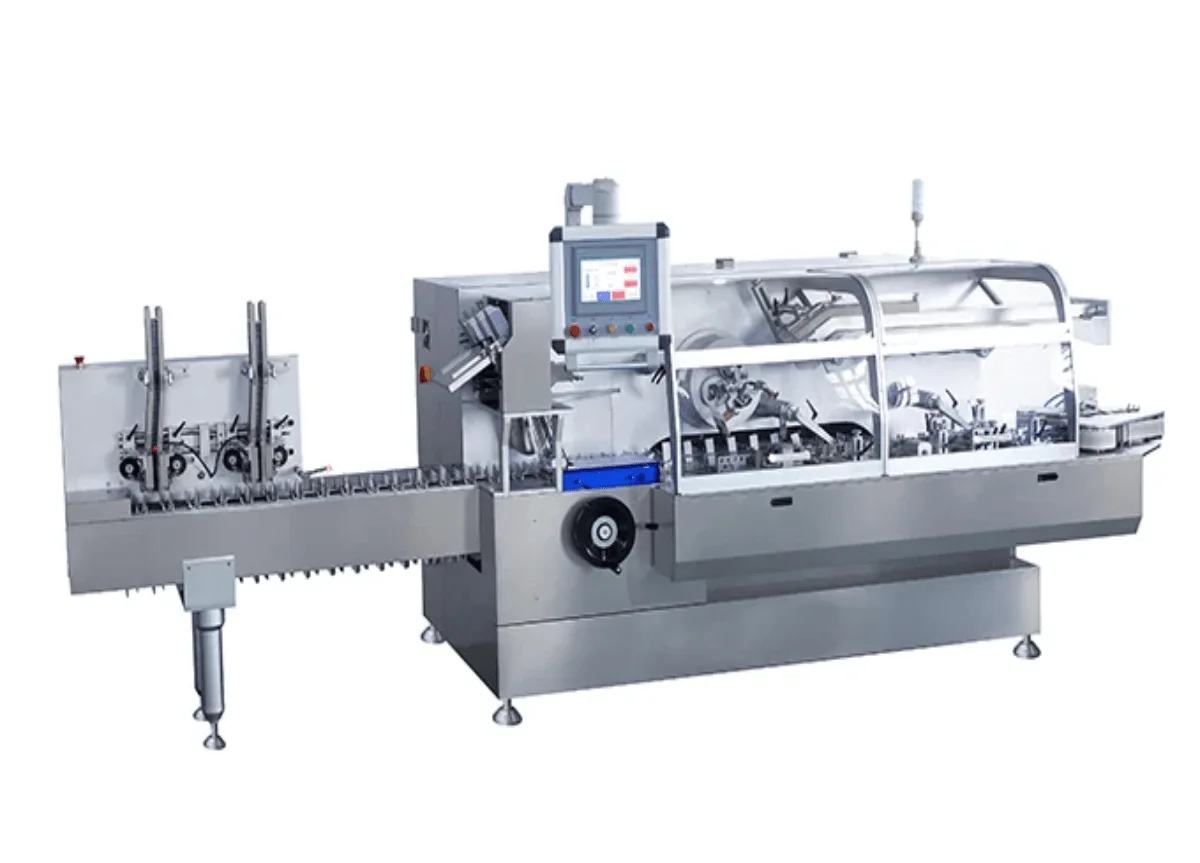

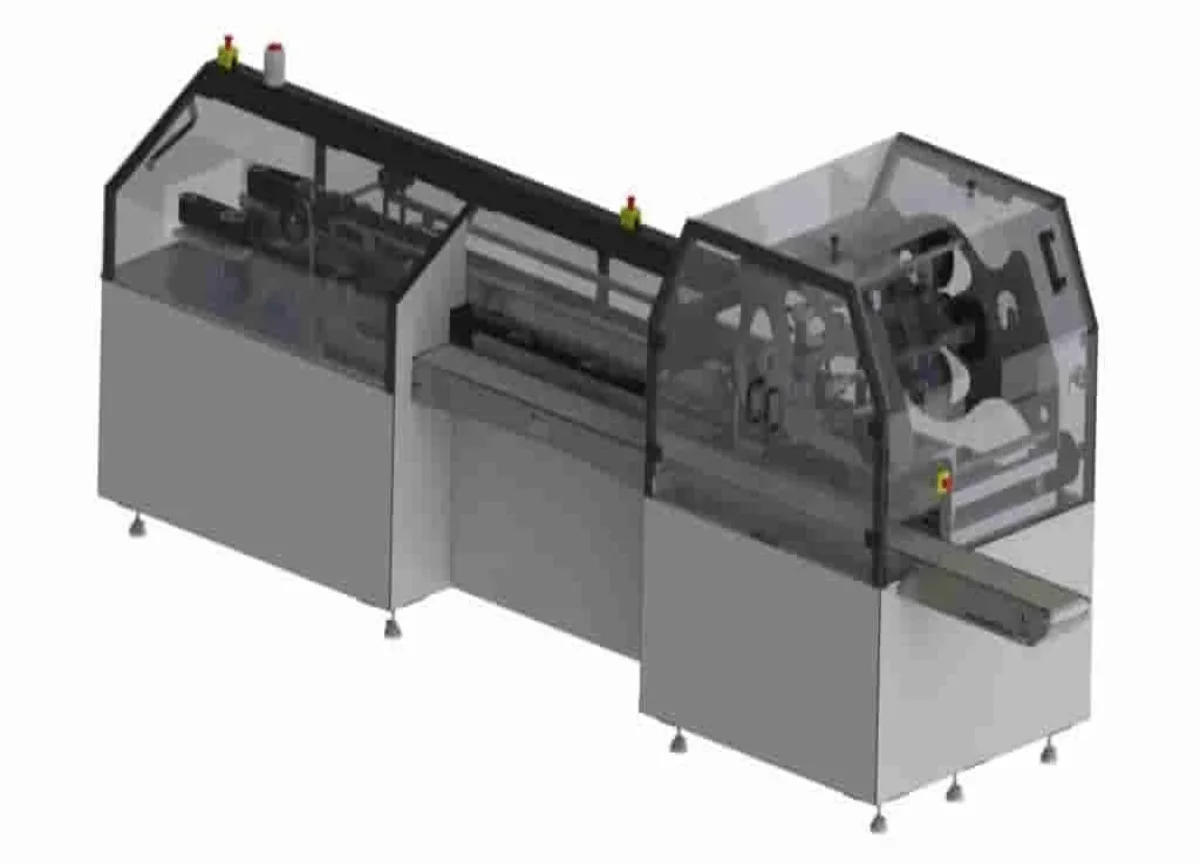

Kartonlama Makineleri
Kartonlama makineleri, çeşitli ürünlerin (ilaç, kozmetik, gıda, tüketim ürünleri vb.) karton kutular içine paketlenmesi için kullanılır. Teknik özellikleri, makinenin türüne, hızına ve kullanım amacına bağlı olarak değişir. İşte genel olarak kartonlama makinelerinin teknik özellikleri:
- Makine Tipi

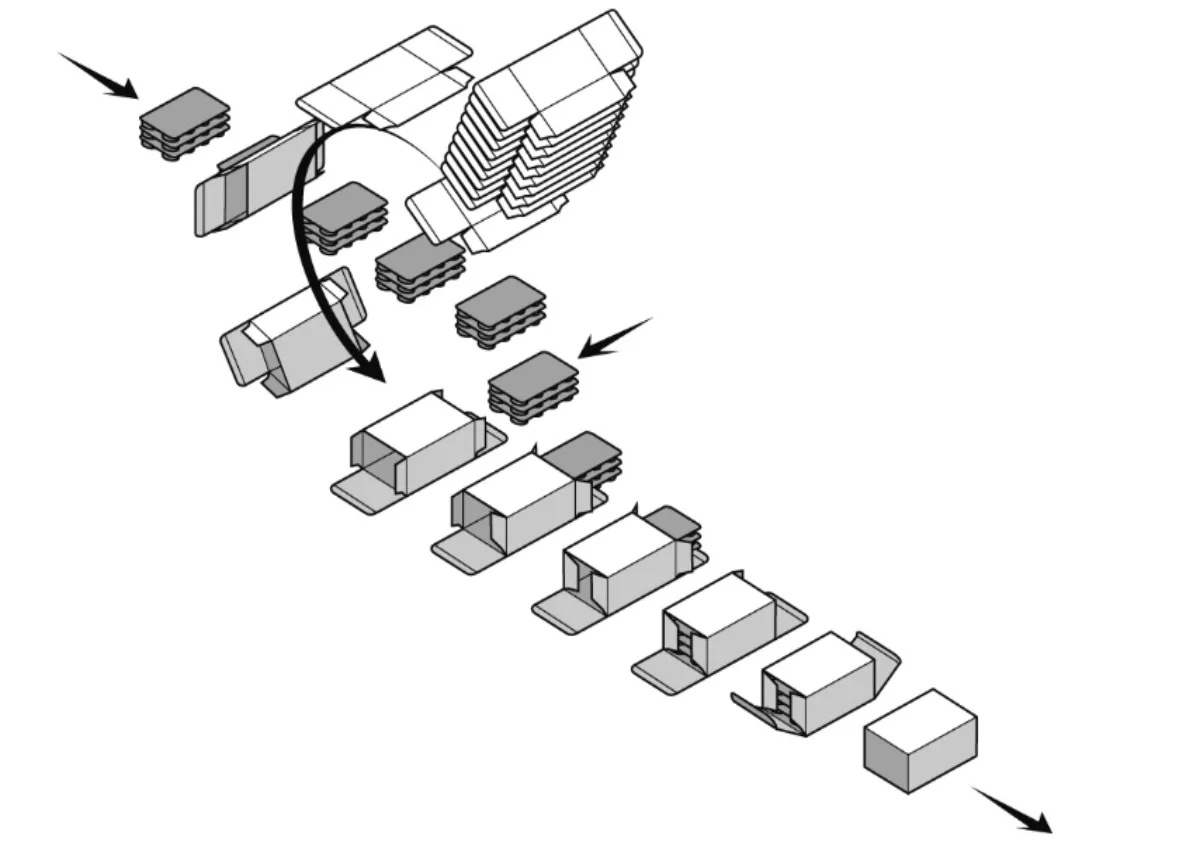

- Tam Otomatik: Ürün besleme, katlama, karton açma, doldurma, kapatma ve yapıştırma işlemleri tamamen otomatik olarak yapılır.
- Yarı Otomatik: Bazı işlemler operatör yardımıyla yapılır.
- Dikey veya Yatay Tip: Kartonun doldurulma yönüne göre seçilir.
- Kapasite
- Hız:
- 20-400 kutu/dakika (makine modeline bağlı).
- Karton Boyutları:
- Minimum ve maksimum boyutlar (örneğin, 50 x 20 x 10 mm – 200 x 100 x 50 mm).

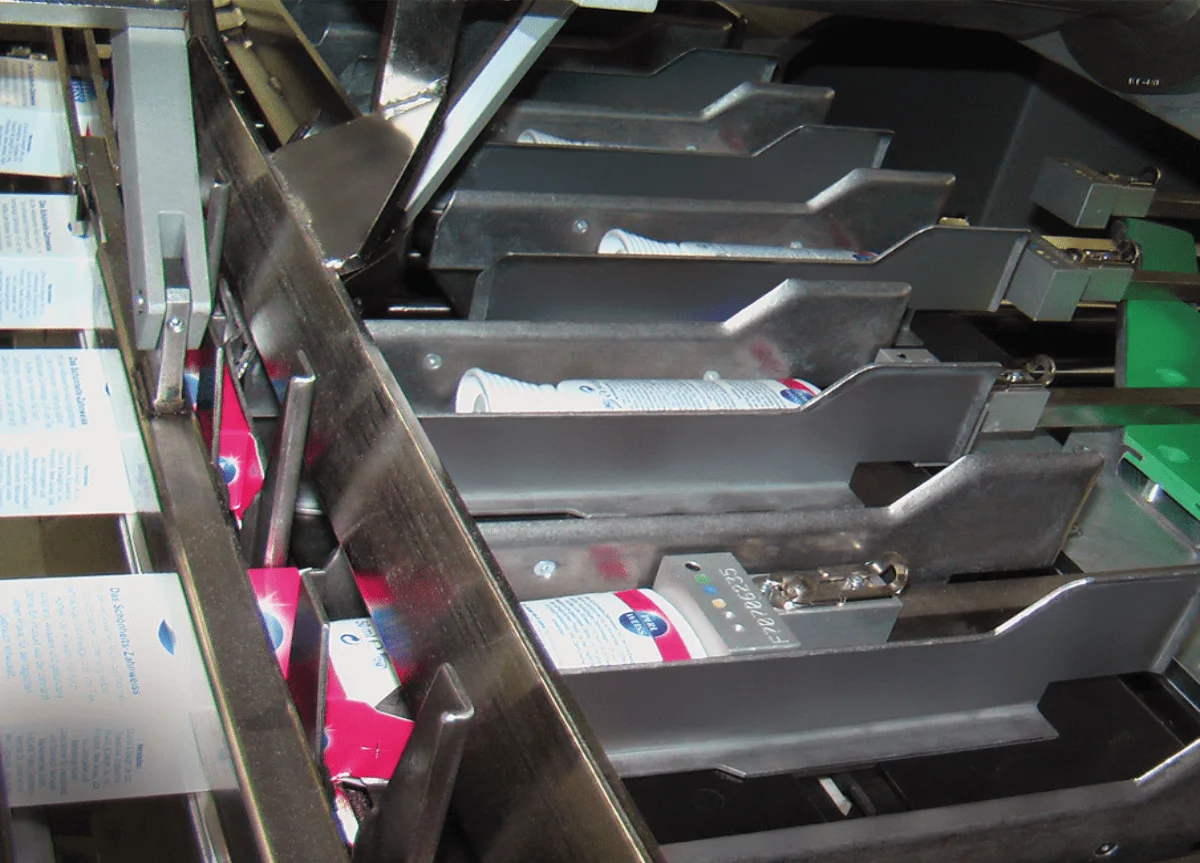

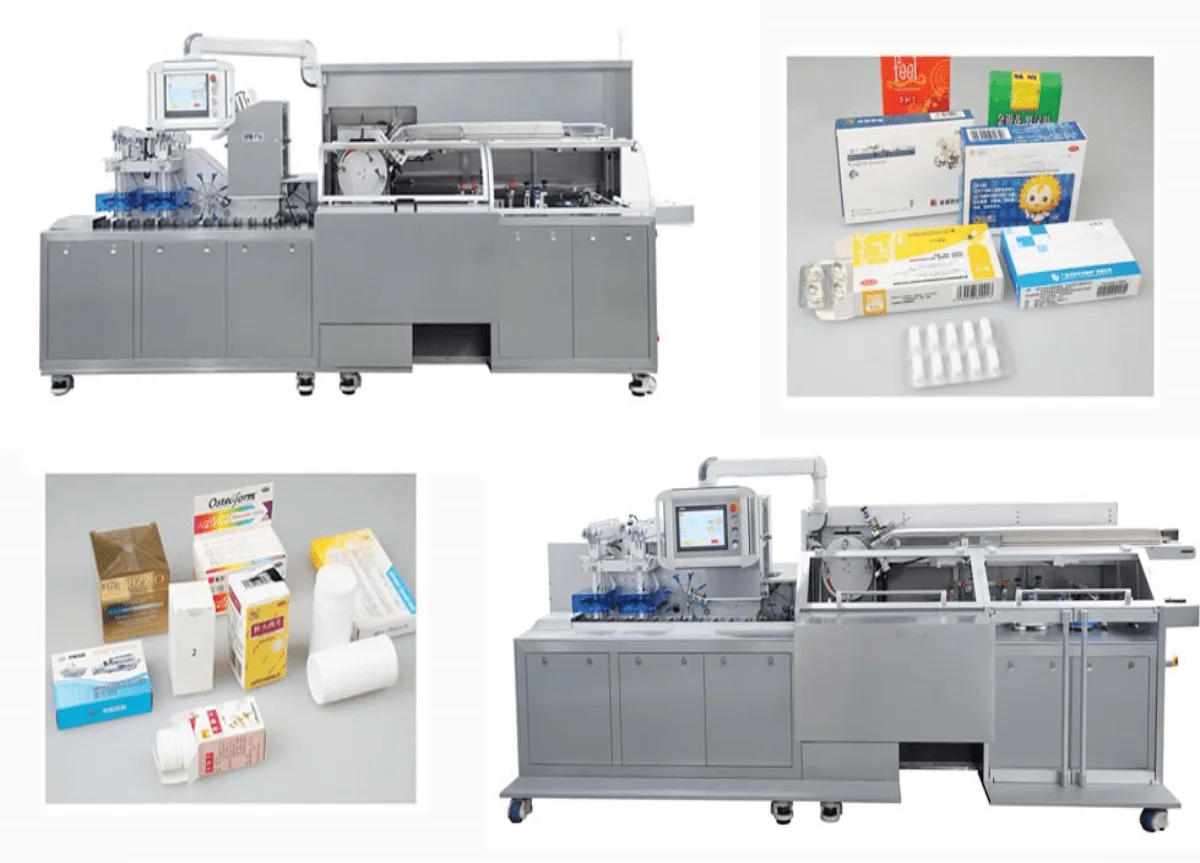

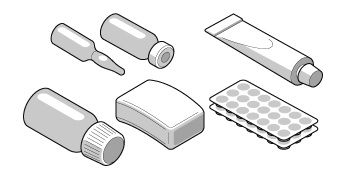

- Ürün Tipleri: Şişeler, blister paketler, tüpler, kavanozlar, küçük kutular vb.
- Boyut ve Ağırlık
- Makine Boyutları:
- Uzunluk x Genişlik x Yükseklik (ör. 3000 x 1500 x 1800 mm).
- Ağırlık:
- Genellikle 500-1500 kg arası.
- Çalışma Sistemi
- Karton Açma:
- Mekanik vakum sistemi veya pnömatik açma sistemi.

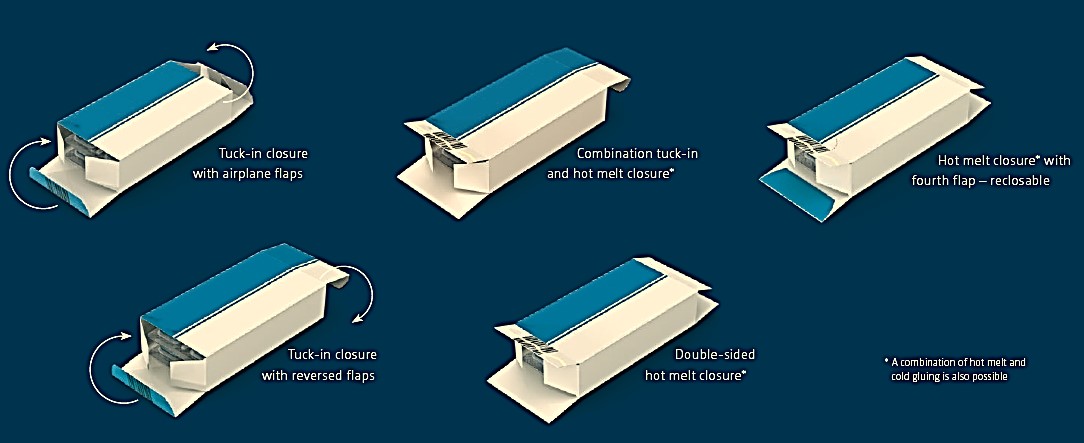

- Karton Kapama:
- Yapıştırma (sıcak tutkal veya yapışkan bant).
- Katlama:
- Kullanım kılavuzları veya ek belgeleri otomatik katlama ve yerleştirme.
- Sensörler:
- Ürün algılama ve eksik ürün kontrol sensörleri.
- Enerji ve Bağlantılar
- Güç Gereksinimi:
- Elektrik: 220V/380V, 50Hz.
- Güç tüketimi: 2-6 kW (makine kapasitesine bağlı olarak).
- Pnömatik Sistem:
- 6-8 bar hava basıncı.
- Kontrol ve Otomasyon
- Kontrol Sistemi:
- PLC (Programlanabilir Lojik Kontrolör) kontrolü.
- Dokunmatik ekran (HMI) ile parametre ayarları.
- Hız Ayarı:
- Servo motorlu değişken hız kontrolü.
- Veri İzleme:
- Üretim istatistikleri ve hata izleme.
- Malzeme Özellikleri
- Karton Kalınlığı:
- 0.3-0.8 mm (karton malzeme türüne bağlı).
- Karton Besleme Kapasitesi:
- Tek seferde yüklenebilecek karton adedi (ör. 50-100 adet).
- Ek Özellikler
- Kodlama ve Baskı:
- Parti numarası, üretim tarihi ve barkod yazma.
- Kılavuz Yerleştirme:
- Otomatik broşür/kılavuz katlama ve kutuya yerleştirme.
- Güvenlik Sistemleri:
- Acil durdurma düğmesi, sensörlü güvenlik kapakları.
- Hata Tespiti:
- Eksik ürün, açık karton veya hatalı yerleştirme tespiti.
- Opsiyonel Özellikler
- Modüler Tasarım: Farklı ürün tipleri için adaptasyon.
- Kamera Kontrol Sistemi: Görsel kalite kontrol.
- Robotik Kol: Ürün yerleştirme ve karton kapama.
- Entegrasyon: Üretim hattına uygun konveyör sistemleri ile çalışma.
Teknik Bilgiler
| INDUSTRY | PHARMACEUTICAL | DATE: | 13.11.2024 | |||||||||||
| MODEL | CARTONING SERIES | DOC. NO: | TDS-DBOXER | |||||||||||
|
|
||||||||||||||
| CTN10 | CTN11 | CTN12 | ||||||||||||
| MAX SPEED | 100-500 box/min | 100-400 box/min | 100-400 box/min | |||||||||||
| MIN. BOX SIZE | 90*35*15 mm | 90*35*15 mm | 65*28*15 mm | |||||||||||
| MAX. BOX SIZE | 170*85*50 mm | 170*85*50 mm | 170*87*55 mm | |||||||||||
| MIN. SPECIFICATION SIZE | 100*100 mm | 100*100 mm | 90*100 mm | |||||||||||
| MAX. SPECIFICATION SIZE | 320*210 mm | 320*210 mm | 320*180 mm | |||||||||||
| MAIN MOTOR | 4,5KW SERVO | 4,5KW MECHANIC | 4,5KW MECHANIC | |||||||||||
| POWER SUPPLY | 3 PHASE 230/400V 10KW | 3 PHASE 230/400V 5KW | 3 PHASE 230/400V 5KW | |||||||||||
| AIR SUPPLY | 6 BAR | 6 BAR | 6 BAR | |||||||||||
| MACHINE SIZE (L*W*H) | 5300*1700*1750 mm | 5300*1700*1750 mm | 4400*1500*1800 mm | |||||||||||
| WEIGHT | 5500 kg | 5500 kg | 3500 kg | |||||||||||
| FEATURES | *Intelligent product loading, automatically adjustable to different stacking heights *Leaflet folder encapsulated for reduced noise level *Height-adjustable folding carton magazine for convenient operation and cleaning *Insertable and hot glue closure possible *Integration of Track & Trace functionalities * Perfectly accessible thanks to innovative safety gate concept *Automatic setting of all format-dependent stations for a maximum of 15 minutes changeover time *Intuitive SmartControl operating system |
|||||||||||||
