Transfer Modülü
Transfer Konveyörleri Teknik Özellikleri
Transfer konveyörleri; ürünlerin bir üretim hattından diğerine geçişini sağlamak, yön değiştirmek, hatlar arasında köprü oluşturmak ve otomasyon süreçlerini kesintisiz hale getirmek için kullanılır. Genellikle konveyör sistemleri arasında 90° veya 180° yön değişimi, yataydan düşeye geçiş, hat birleştirme veya ayırma gibi fonksiyonlar için tercih edilir.
- Yapı ve Taşıma Kapasitesi
- Taşıma Kapasitesi: 10 – 150 kg / ürün
- Ürün Boyutları: min. 100×100 mm – maks. 1.200×800 mm
- Şasi Malzemesi: Boyalı çelik, paslanmaz çelik veya alüminyum profil
- Gövde Yapısı: Modüler, cıvatalı montaj uyumlu
- Transfer Tipleri
- 90° Transfer Ünitesi: Ürünleri yandan alıp dik yönde ilerletir

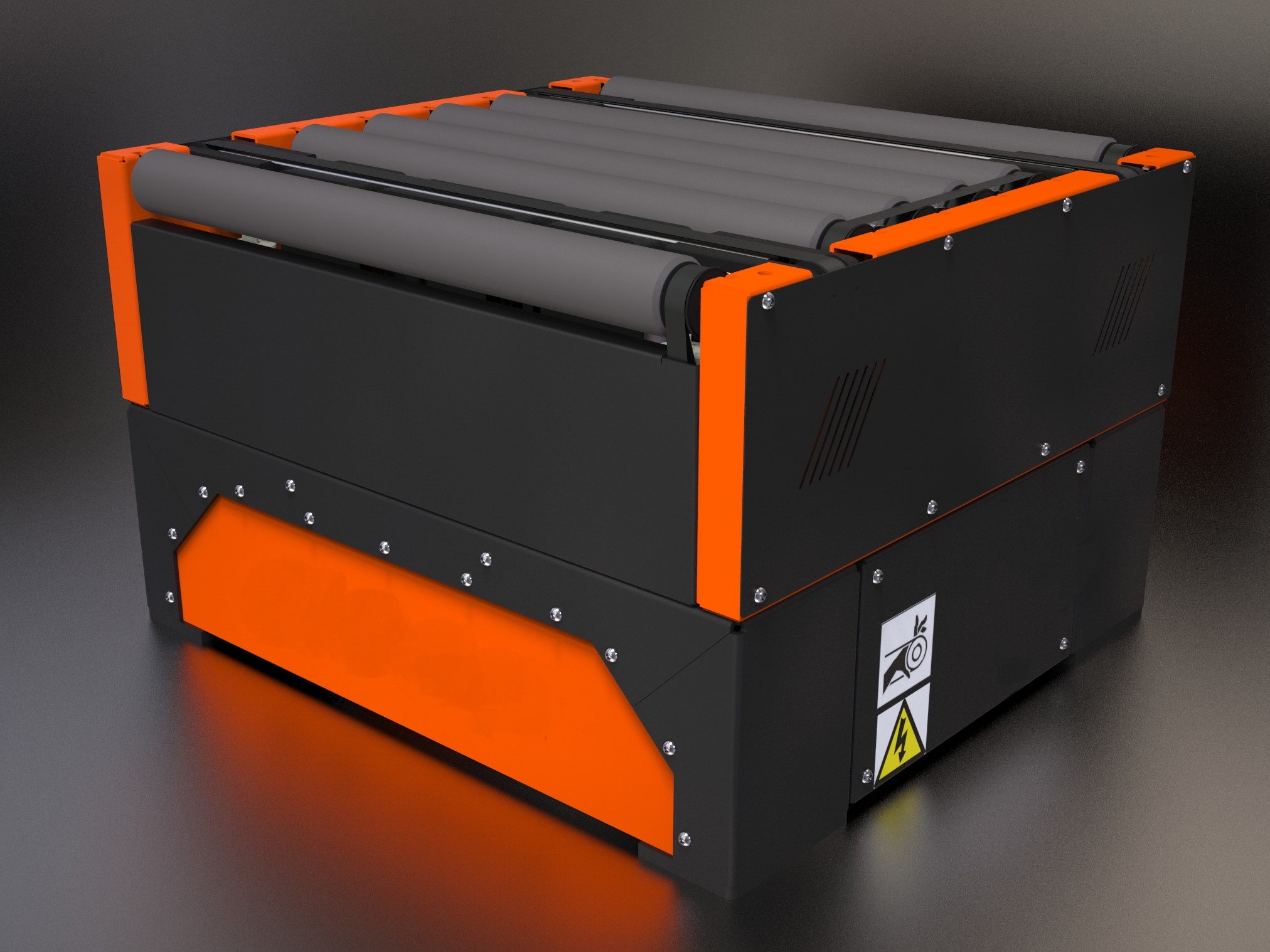

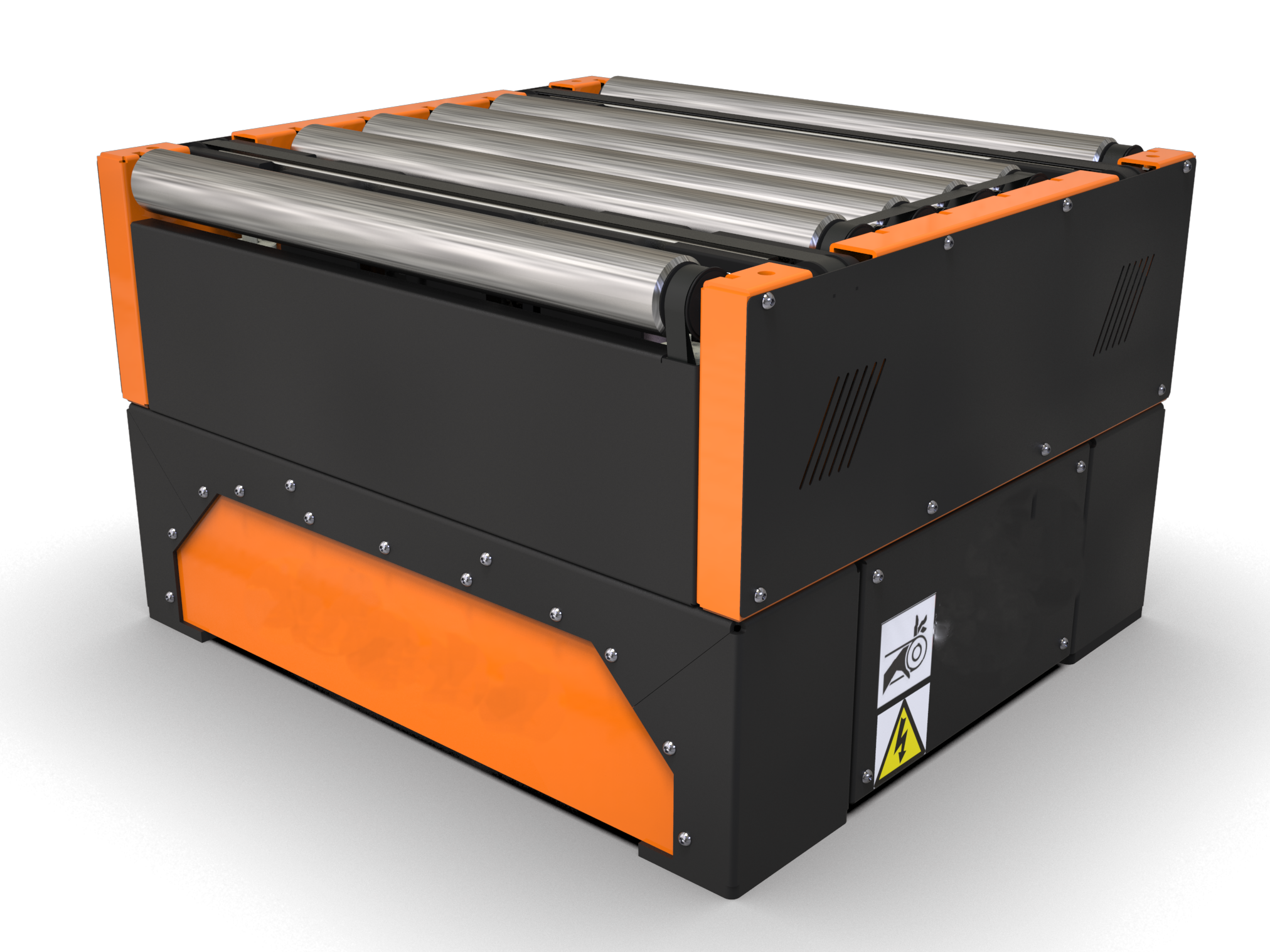

- Roller Lift Transfer (Kaldırmalı Rulo): Yükselip yön değiştiren sistem
- Bant Üstü Aktarıcı: Bant üzerinde kısa mesafeli hızlı geçiş sağlar

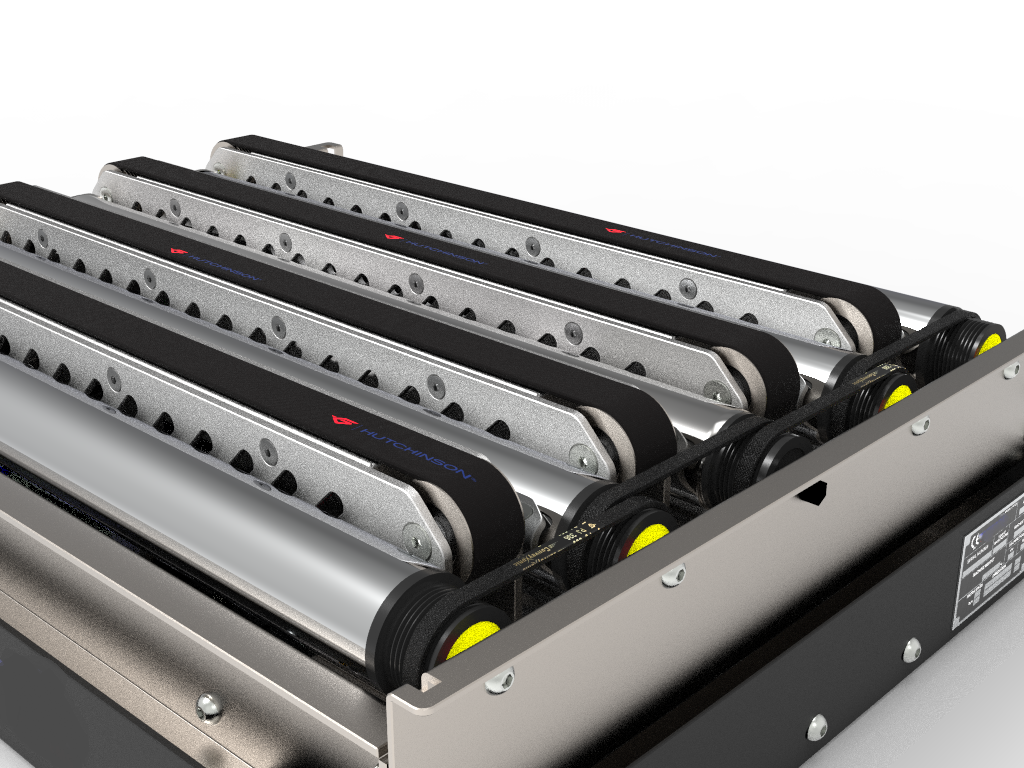

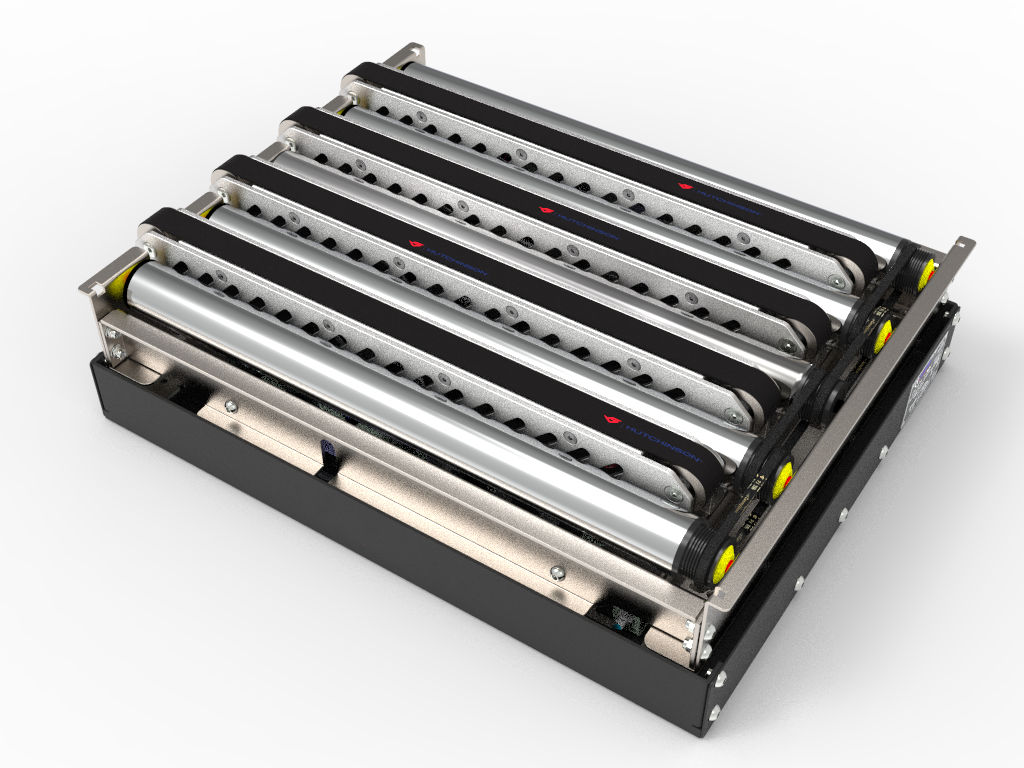

- Pop-Up Transfer: Alt mekanizmadaki zincir/rulo, ürünü yukarı kaldırıp yana iter
- Telescopic Transfer (Teleskopik): Uzayıp kısalan sistemle yükleme-boşaltma
- Motor ve Tahrik Sistemi
- Motor Tipi: Redüktörlü motor, tambur motor veya servo motor
- Tahrik Sistemi: Zincirli, kayışlı veya rulolu
- Hız Aralığı: 0.1 – 1.5 m/s
- Enerji Verimliliği: İnverter ile hız kontrollü sistemler
- Çalışma Gerilimi: 220V – 380V, 50Hz (isteğe göre)
- Sensör ve Kontrol
- Ürün Algılama: Fotoelektrik sensör ile pozisyonlama
- PLC Entegrasyonu: Hattaki diğer ekipmanlarla tam uyum
- Otomatik Yön Değişimi: Transfer yönü programlanabilir
- Emniyet Sistemleri: Acil durdurma butonu, koruyucu switch’ler
- Yüzey ve Aktarım Elemanları
- Taşıma Elemanı: PVC/PU bant, rulo, zincir veya modüler bant
- Bant Malzemesi: Alev geciktirici, anti-statik, gıda uyumlu opsiyonlar
- Rulo Tipi: Galvanizli çelik, PVC kaplı, paslanmaz rulolar
- Kaydırmazlık: Ürün tabanına göre özel yüzey seçimi yapılabilir
- Uygulama Alanları
- Üretim hatları arası geçişler
- Paketleme sonrası hat yönlendirmeleri
- Giriş/çıkış ürün aktarımı
- Lift sistemleriyle birlikte düşey-yatay transfer
- Depolama ve dağıtım sistemleri entegrasyonu
- Avantajlar
- ✅ Otomasyon sistemlerine tam uyum
- ✅ Esnek ve modüler tasarım
- ✅ Sessiz ve düşük enerji tüketimli motor sistemleri
- ✅ Kolay bakım ve yedek parça erişimi
- ✅ Operasyonel süreklilik için sağlam yapı
Teknik Bilgiler
| INDUSTRY | INTRALOGISTICS | DATE: | 13.11.2024 | |
| MODEL | CT (S) SERIES | DOC. NO: | TDS-CT | |
| CT4060 | CT6080 | CTS4060 | CTS6080 | |
| MAX. LOAD CAPACITY | 50kg/m | 50kg/m | 30kg/m | 30kg/m |
| BELT TYPE | CHAIN | CHAIN | BELT | BELT |
| BELT SPEED | 30 - 50 m/min | 30 - 50 m/min | 30 - 50 m/min | 30 - 50 m/min |
| ROLLER SPEED | 40 - 60 m/min | 40 - 60 m/min | 40 - 60 m/min | 40 - 60 m/min |
| ROLLER DIA. Ø | 50 mm | 50 mm | 50 mm | 50 mm |
| ROLLER TYPE | DROLL 50V-AL-1 | DROLL 50V-AL-1 | DROLL 50V-AL-1 | DROLL 50V-AL-1 |
| ROLLER MATERIAL | AL: aluminium SS:stainless steel ZN:galvanised steel |
AL: aluminium SS:stainless steel ZN:galvanised steel |
AL: aluminium SS:stainless steel ZN:galvanised steel |
AL: aluminium SS:stainless steel ZN:galvanised steel |
| ROLLER COVER | 1:NO COVER STANDARD 2: RUBBER SLEEVED |
1:NO COVER STANDARD 2: RUBBER SLEEVED |
1:NO COVER STANDARD 2: RUBBER SLEEVED |
1:NO COVER STANDARD 2: RUBBER SLEEVED |
| ROLLER MOTOR TYPE | DC ROLLER MOTOR | DC ROLLER MOTOR | DC ROLLER MOTOR | DC ROLLER MOTOR |
| BELT MOTOR POWER | GEARED MOTOR | GEARED MOTOR | GEARED MOTOR | GEARED MOTOR |
| DRIVE BELT | POLY-V / CHAIN | |||
| POP-UP | PNEUMATIC | PNEUMATIC | ELECTRIC | ELECTRIC |
| AMBIENT TEMPRATURE | (-5℃~40℃) | (-5℃~40℃) | (-5℃~40℃) | (-5℃~40℃) |
| POWER SUPPLY | 1 PHASE 24V 3 PHASE 230/400V |
1 PHASE 24V 3 PHASE 230/400V |
1 PHASE 24V | 1 PHASE 24V |
| AIR SUPPLY | 6 BAR | 6 BAR | ||
| BODY STRUCTURE (ST/SS) | MILD STEEL (ST) | ST | ST | ST |
